Купить Таль ручная передвижная шестеренная грузоподъемностью 10 тонн
ТРШБп-10,0-У1.1 ТУ 24.09.785-00
Таль цепная шестеренная передвижная с поворотным кожухом тяговой цепи ТРШБп-10,0 предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 10 тонн, а также для перемещения груза по подвесному пути двутаврового профиля при различных работах в режиме не выше группы режима 1М по ГОСТ 25835.
Таль ручная передвижная шестеренная ТРШБп-10,0 может эксплуатироваться в закрытом помещении и на открытом воздухе. В части воздействия климатических факторов таль общепромышленного исполнения соответствует исполнению У1.1 ГОСТ 15150. Тали другого климатического исполнения могут быть изготовлены по требованию заказчика. Эксплуатация талей передвижных ТРШБп-10,0 разрешается при температуре окружающей среды не ниже минус 40 град С.
Таль ручная шестеренная передвижная ТРШБп-10,0 может быть смонтирована на однорельсовых двутавровых балках с шириной полки двутавра от 125 до 310 мм и толщиной полки max 40мм.
Таль цепная шестеренная передвижная ТРШБп-10,0 имеет механизм передвижения на кошке тали — привод от тяговой цепи на ведущие ролики.
Конструкция и принцип действия тали ручной передвижной шестеренной грузоподъемностью 10 тонн сходны с конструкцией и принципом действия других передвижных ручных талей ТРШБп. Таль состоит из кошки (1) интегрированной с механизмом тали (7), нижней подвески (2), грузовой цепи (5), двух тяговых цепей тали (6) и кошки (25). Механизм тали состоит из двух силовых щёк, редуктора с грузоупорным тормозом, корпуса, грузовой звездочки, установленной в подшипниках, тяговой звёздочки, и кожуха, вращающегося в обечайке. Редуктор двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления.

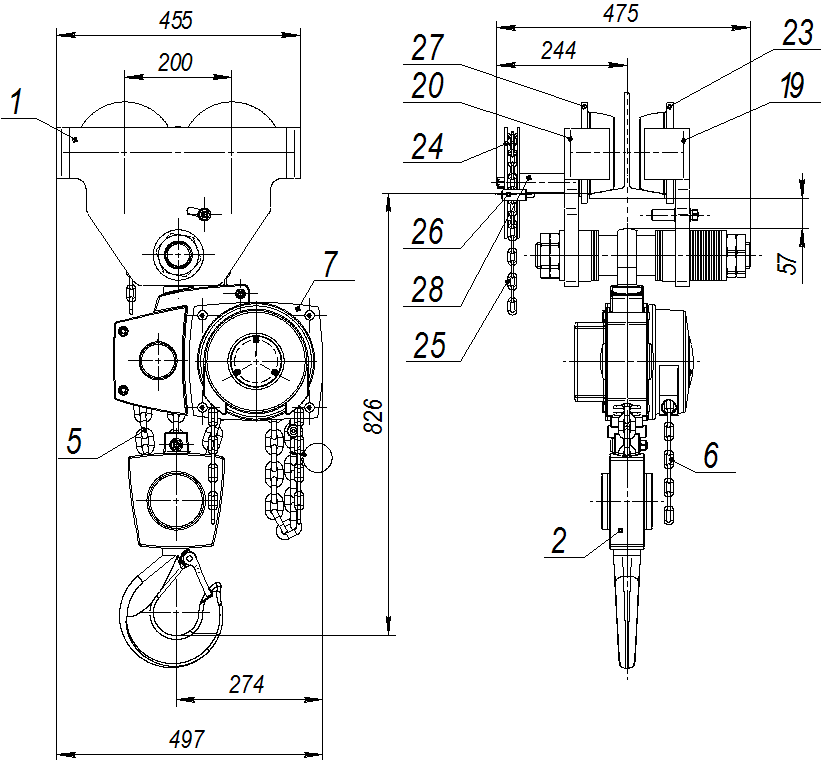

Кошка состоит из щек (19 и 20), распорки. В щеке (19) на подшипниках качения установлены ведомые ролики (23). В щеке (20) смонтирован механизм передвижения, состоящий из тяговой звездочки (24), тяговой цепи (25), ограничителя цепи (28), ведущих роликов (27). Подробнее об устройстве и принципе работы тали передвижной ТРШБп-10,0 в паспорте/руководстве по эксплуатации на таль.
В комплект поставки входят: таль (1шт), подвеска нижняя (1шт), грузовая цепь (1шт), тяговая цепь (2шт — одна на таль, вторая на кошку), тара — деревянный ящик, паспорт на таль совмещенный с руководством по эксплуатации (1шт).
Шестеренные тали передвижные ТРШБп-10,0 сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования».
Технические характеристики передвижной цепной
тали шестеренной ТРШБп-10,0
| Характеристика |
Значение |
| Грузоподъемность тали, т |
10,0 |
| Масса тали, без цепей, кг, не более |
170,0 |
| Тяговое усилие механизма подъема, Н, не более* |
440 |
| Тяговое усилие механизма передвижения, Н, не более |
140 |
| Ход тяговой цепи при подъеме груза на 1 метр, м |
261 |
| Полиспастность (кол-во ветвей грузовой цепи) |
3 |
| Допускаемый уклон подвесного пути, мм на 1м пути, не более |
3 |
| Радиус закругления (кривизны) подвесного пути, м, не менее |
2,0 |
* При подъеме груза номинальной массой 10 тонн
Применяемая на передвижной тали ТРШБп-10,0 грузовая цепь — 10х30, стальная, круглозвенная, калиброванная, 8-го класса прочностии. Тяговая цепь на кошке и тяговая цепь на тали — 5х26, стальная, круглозвенная, калиброванная. Запасовка грузовой и тяговой цепей производится на заводе-изготовителе.
Дополнительная информация
Срок гарантии на передвижную таль ручную ТРШБп-10,0 — 2 года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя. Срок службы — 7 лет при условии выполнения изложенных в паспорте эксплуатационных требований.
Эксплуатация передвижной тали, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Правилами устройства и безопасной эксплуатации грузоподъемных кранов.
Техническое обслуживание тали заключается во внешнем осмотре её и смазке грузовой цепи консистентной смазкой типа Литол-24. Таль должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного перерыва. После трех лет эксплуатации таль необходимо подвергнуть техническому освидетельствованию. После 6 лет эксплуатации таль подвергнуть ремонту с полной разборкой и заменой изношенных частей.
Запрещается применение талей ТРШАп/ТРШБп для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; эксплуатация в химически активных средах!!!
Тали ручные шестеренные передвижные ТРШБп-10,0: Взрывозащи-
щенное (взрывобезопасное) и пожаробезопасное исполнения.
Тали цепные шестеренные передвижные ТРШБп-10,0 изготавливаются во взрывобезопасном и/или пожаробезопасном исполнениях.
Ручная таль во взрывозащищенном исполнении ТРШБп-Ex грузоподъемностью 10 тонн имеет следующую область применения — взрывоопасные зоны классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 (ГОСТ Р МЭК 60079-10-1-2008) (зоны классов ВIа, ВIг по классификации ПУЭ-7) помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB и IIC температурных групп Т1, Т2, Т3 по ГОСТ Р МЭК 60079-20-1-2011.
Тали ручные шестеренные передвижные ТРШБп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Пример обозначения взрывобезопасной тали передвижной грузоподъемностью 10 тонн:
ТРШБп-Ex-10,0-У1.1 ТУ 24.09.785-00; где климатическое исполнение по требованию заказчика может быть также выполнено У1; У2; У3; У4.
Ex маркировка тали — II Gb c T3 X
Подробнее смотри ссылку выше — сертификат и приложение к сертификату.
Пожаробезопасная таль ручная шестеренная передвижная допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-86.
Пример обозначения пожаробезопасной тали передвижной грузоподъемностью 10 тонн:
ТРШБп-10,0-П-II-У1.1 ТУ 24.09.785-00; где
класс пожароопасной зоны по согласованию с заказчиком может быть выполнен также П-I; П-IIа; П-III, а климатическое исполнение также У1; У2; У3.
|
 |
 |
|

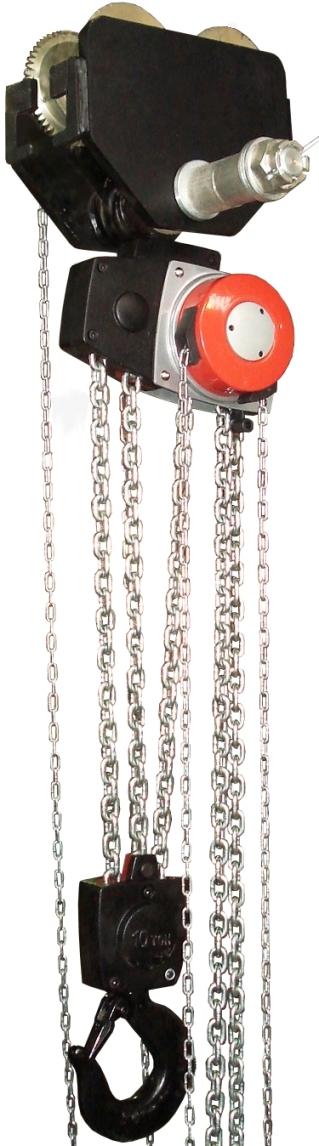

Таль ручная шестеренная передвижнаяТРШБп-10,0. Полиспастность тали — 3 (трехветвевая таль). Грузовая цепь имеет размер 10х30.
Таль цепная шестеренная передвижнаяТРШБп-10,0 устанавливается на двутавровые балки с шириной полки от 125 до 310 мм и толщиной полки не более 40мм.
|
|
 |
|

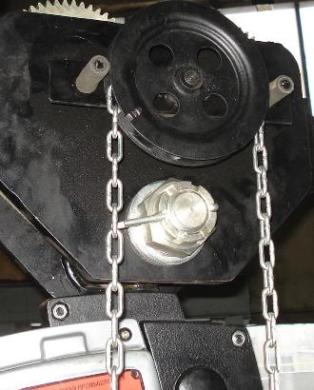

Таль цепная шестеренная передвижнаяТРШБп-10. Вид на механизм передвижения тали — тяговую звездочку, тяговую цепь, ограничители цепи, ведущие ролики.
|
|
 |
|

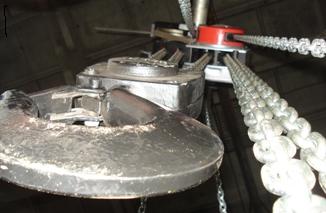

Таль передвижная цепная шестеренная ТРШБп-10,0. Вид со стороны нижней крюковой подвески.
Надежна и долговечна. Срок гарантии — 2 года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя. Срок службы — 7 лет при условии соблюдения эксплуатационных требований.
|
|
|
