Купить Цепная таль ручная передвижная грузоподъемностью 5 тонн
ТРШБп-5,0-У1.1 ТУ 24.09.785-00
Ручная передвижная таль цепная с поворотным кожухом тяговой цепи ТРШБп-5,0 предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 5000 кг, а также для перемещения груза по подвесному пути двутаврового профиля при различных работах в режиме не выше группы режима 1М по ГОСТ 25835.
Таль ручная передвижная может эксплуатироваться в закрытом помещении и на открытом воздухе. В части воздействия климатических факторов таль общепромышленного исполнения соответствует исполнению У1.1 ГОСТ 15150. По требованию заказчика могут быть изготовлены тали другого климатического исполнения. Эксплуатация передвижных талей ТРШБп разрешается при температуре окружающей среды не ниже минус 40 град С.
Передвижная таль цепная ТРШБп-5,0 монтируется на однорельсовых двутавровых балках №№ 40, 45, 50 по ГОСТ 8239 и №№ 30М, 36М; 45М по ГОСТ 19425.
Таль цепная передвижная ТРШБп-5,0 имеет механизм передвижения на кошке тали. Перемещение тали по подвесному пути осуществляется приложением усилия оператора тали к тяговой цепи кошки тали.
Конструкция и принцип действия тали ручной передвижной грузоподъемностью 5 тонн сходны с конструкцией и принципом действия других передвижных ручных талей ТРШБп. Таль состоит из кошки, двух силовых щёк, нижней подвески, редуктора с грузоупорным тормозом, корпуса, грузовой звездочки, установленной в подшипниках, тяговой звёздочки, грузовой цепи, тяговых цепей и кожуха, вращающегося в обечайке. Редуктор двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления.
Кошка состоит из щек, распорки. В одной из щек на подшипниках качения установлены ведомые ролики. В другой щеке смонтирован механизм передвижения, состоящий из тяговой звездочки, тяговой цепи, ограничителя цепи, ведущих роликов. Подробнее об устройстве и принципе работы тали передвижной ТРШБп-5,0 в паспорте на таль.
В комплект поставки входят: таль (1шт), подвеска нижняя (1шт), грузовая цепь (1шт), тяговая цепь (2шт — одна на таль, вторая на кошку), тара, паспорт на таль (1шт).
Передвижные тали цепные ТРШБп-5,0 сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования».

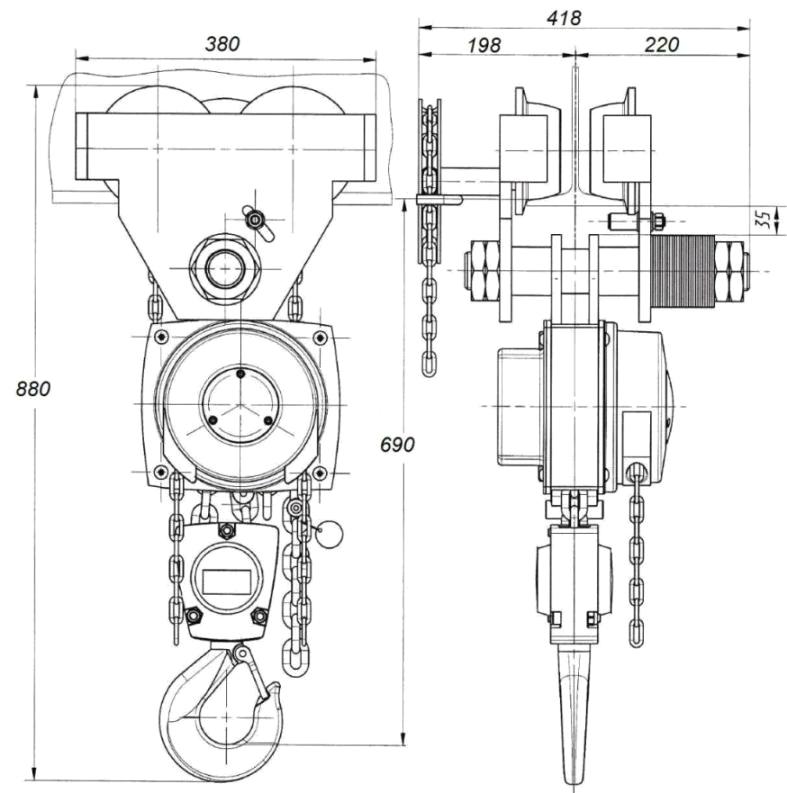

Технические характеристики передвижной тали цепной ТРШБп-5,0
| Характеристика |
Значение |
| Грузоподъемность тали, т |
5,0 |
| Масса тали, без цепей, кг, не более |
70,0 |
| Тяговое усилие механизма подъема, Н, не более |
340 |
| Тяговое усилие механизма передвижения, Н, не более |
140 |
| Прогон (ход) тяговой цепи при подъеме груза на 1 метр, м |
174 |
| Полиспастность (кол-во ветвей грузовой цепи) |
2 |
| Допускаемый уклон подвесного пути, мм на 1м пути, не более |
3 |
| Радиус закругления (кривизны) подвесного пути, м, не менее |
2,0 |
Применяемая на передвижной тали ТРШБп-5,0 грузовая цепь — 10х30, стальная, круглозвенная, калиброванная, 8-го класса прочностии. Тяговая цепь на кошке и тяговая цепь на тали — 5х26, стальная, круглозвенная, калиброванная. Запасовка грузовой и тяговой цепей производится на заводе-изготовителе.
Дополнительная информация
Срок гарантии на передвижную таль ручную ТРШБп-5,0 — 2 года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя. Срок службы — 7 лет при условии выполнения изложенных в паспорте эксплуатационных требований.
Эксплуатация передвижной тали, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Правилами устройства и безопасной эксплуатации грузоподъемных кранов.
Техническое обслуживание тали заключается во внешнем осмотре её и смазке грузовой цепи консистентной смазкой типа Литол-24. Таль должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного перерыва. После трех лет эксплуатации таль необходимо подвергнуть техническому освидетельствованию. После 6 лет эксплуатации таль подвергнуть ремонту с полной разборкой и заменой изношенных частей.
Запрещается применение талей ТРШАп/ТРШБп для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; эксплуатация в химически активных средах!!!
Взрывозащищенное (взрывобезопасное)
и пожаробезопасное исполнения.
Ручные передвижные тали ТРШБп-5,0 изготавливаются также во взрывобезопасном и/или пожаробезопасном исполнениях.
Область применения талей ТРШБп-Ex — взрывоопасные зоны классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 (ГОСТ Р МЭК 60079-10-1-2008) (зоны классов ВIа, ВIг по классификации ПУЭ-7) помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB и IIC температурных групп Т1, Т2, Т3 по ГОСТ Р МЭК 60079-20-1-2011.
Тали цепные передвижные ручные ТРШБп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Таль взрывобезопасная передвижная грузоподъемностью 5000 кг обозначается:
ТРШБп-Ex-5,0-У1.1 ТУ 24.09.785-00; где климатическое исполнение по требованию заказчика может быть также выполнено У1; У2; У3; У4.
Ex маркировка тали — II Gb c T3 X, где знак X, стоящий после маркировки взрывозащиты, означает, что при эксплуатации талей необходимо соблюдать ряд специальных условий.
Подробнее см. сертификат и приложение к сертификату (ссылка выше).
Пожаробезопасная таль передвижная ручная допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-86.
Пример обозначения пожаробезопасной тали передвижной грузоподъемностью 5 тонн:
ТРШБп-5,0-П-II-У1.1 ТУ 24.09.785-00; где
класс пожароопасной зоны по согласованию с заказчиком может быть выполнен также П-I; П-IIа; П-III, а климатическое исполнение также У1; У2; У3.
|
 |
 |
|

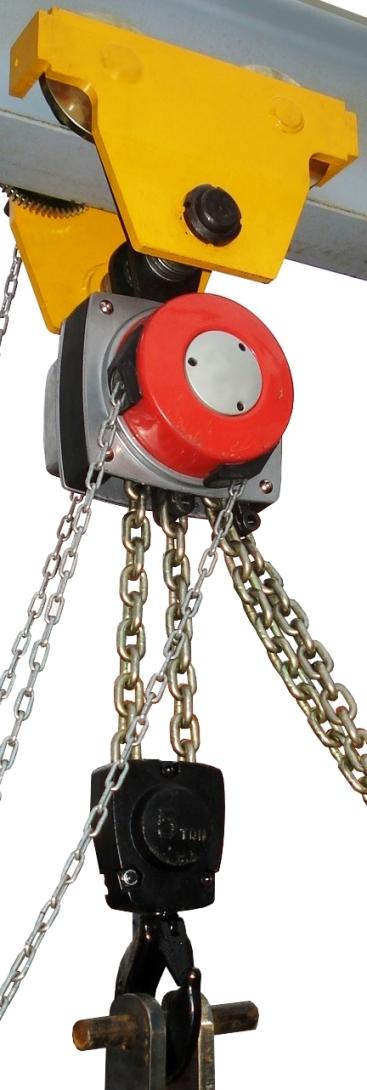

Ручная таль цепная передвижнаяТРШБп-5,0. Кошка тали с приводом механизма передвижения. Таль двухветвевая — имеет две ветви грузовой цепи. Грузовая цепь имеет размер 10х30, изготовлена из стали восьмого класса прочности.
|
|
 |
|
Цепная таль ручная передвижная ТРШБп-5,0. Вид со стороны поворотного кожуха тяговой цепи. Видно, как поворотный кожух повернут примерно на 35 градусов, тяговая цепь уходит в сторону к стоящему на удалении от поднимаемого груза оператору тали. Поворотный кожух может поворачиваться на 360 град.
|
|
|
