Купить Кран-балки ручные подвесные грузоподъемностью
8 тонн (КПР-8,0) и 10 тонн (КПР-10,0)
Балка концевая (2) представляет собой сварную металлоконструкцию, которая своей формой обеспечивает минимальный вертикальный подход. Снабжена двумя тележками: приводной (6) и неприводной (7). К средней части балки концевой (2) на болтах одним концом крепится несущая балка крана (1). Другой конец несущей балки опирается посредством шарнирного устройства на середину шарнирной концевой балки (3).
На кронштейнах (8), которые установлены на несущей балке, расположен вал с цепной звёздочкой (4), соединяющийся с ведущими колёсами приводных тележек. Через звёздочку перекинута бесконечная (кольцевая) цепь (30). Оператор тянет за цепь, и кран перемещается по подкрановому пути. Таль, служащая для подъёма и перемещения груза, устанавливается на несущей балке.
Конструкция балки концевой шарнирной (3) аналогична балке концевой (2), только она соединяется с пролетной балкой посредством подхвата. Подхват снабжен роликами, на которые опирается пролетная балка своей верхней полкой. Подвижное соединение пролетной балки с концевой позволяет компенсировать неточность монтажа подкрановых путей и делает конструкцию статически определимой. Пролетная (несущая) балка имеет различную конструкцию в зависимости от пролета крана для обеспечения необходимой жесткости и прочности крана.

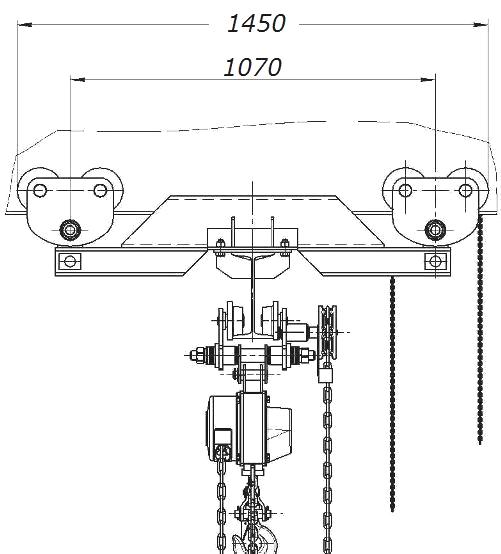

Кран-балка ручная подвесная: основные размеры
Один кронштейн (поз.8) для исполнений с Lпр < 6 метров. Для исполнений с Lпр ≥ 6 метров см. схему выше (устанавливается дополнительный кронштейн на размере 3000).
Обозначение | Размеры, масса (без тали) | ||||
Lпр, м | Lк, м | L(полная длина),м |
h1, мм | Масса, кг | |
КПР-8,0-3,6-3,0* | 3,0 | 0,3 | 3,6 | 495 | 680 |
КПР-8,0-4,8-4,2* | 4,2 | 0,3 | 4,8 | 495 | 752 |
КПР-8,0-5,1-4,5* | 4,5 | 0,3 | 5,1 | 495 | 770 |
КПР-8,0-6,6-6,0 | 6,0 | 0,3 | 6,6 | 585 | 860 |
КПР-8,0-8,1-7,5 | 7,5 | 0,3 | 8,1 | 585 | 980 |
КПР-8,0-8,7-7,5 | 7,5 | 0,6 | 8,7 | 585 | 1028 |
КПР-8,0-9,6-9,0 | 9,0 | 0,3 | 9,6 | 585 | 1100 |
КПР-8,0-10,2-9,0 | 9,0 | 0,6 | 10,2 | 585 | 1148 |
КПР-10,0-3,6-3,0* | 3,0 | 0,3 | 3,6 | 495 | 680 |
КПР-10,0-4,8-4,2* | 4,2 | 0,3 | 4,8 | 585 | 786 |
КПР-10,0-5,1-4,2* | 4,5 | 0,3 | 5,1 | 585 | 810 |
КПР-10,0-6,6-6,0 | 6,0 | 0,3 | 6,6 | 585 | 930 |
КПР-10,0-8,1-7,5 | 7,5 | 0,3 | 8,1 | 585 | 1067 |
КПР-10,0-8,7-7,5 | 7,5 | 0,6 | 8,7 | 585 | 1124 |
КПР-10,0-10,2-9,0 | 9,0 | 0,6 | 10,2 | 585 | 1282 |
КПР-10,0-10,8-9,0 | 9,0 | 0,9 | 10,8 | 585 | 1345 |
* В исполнениях с длиной пролета Lпр до 6 метров вал ручного привода передвижения кран-балки имеет один кронштейн-опору от несущей балки.
Кран-балки ручные подвесные : основные характеристики
Характеристика | Значение |
Тип подкранового пути по ГОСТ 19425 | Двутавр 30М, 36М, 45М |
Группа классификации (режима) крана по ГОСТ 25546 (ISO 4301/1) | 1К (А1) |
Климатическое исполнение | У, ТУ и Т |
Категория размещения по ГОСТ 15150 | 2 и 3 |
Группа классификации (режима) механизма передвижения крана по ГОСТ 25835 (ISO 4301/1) |
1М (М3) |
Группа классификации (режима) механизмов тали по ГОСТ 25835 (ISO 4301/1) | См. паспорт тали |
Тип привода | Ручной |
Система управления | Ручная |
Место управления при работе | С пола |
Температура окружающей среды при эксплуатации, град С | плюс 40/ минус 40 |
Относительная влажность воздуха | 80 % |
Тяговое усилие передвижения крана, Н, не более | 220 (кран 8т) 250 (кран 10т) |
Тяговое усилие подъема, Н | см. паспорт тали ручной |
Тяговое усилие передвижения тали, Н | см. паспорт тали ручной |
Высота подъема, м | см. паспорт тали ручной |
